F100/F50 方形阻抗管系統

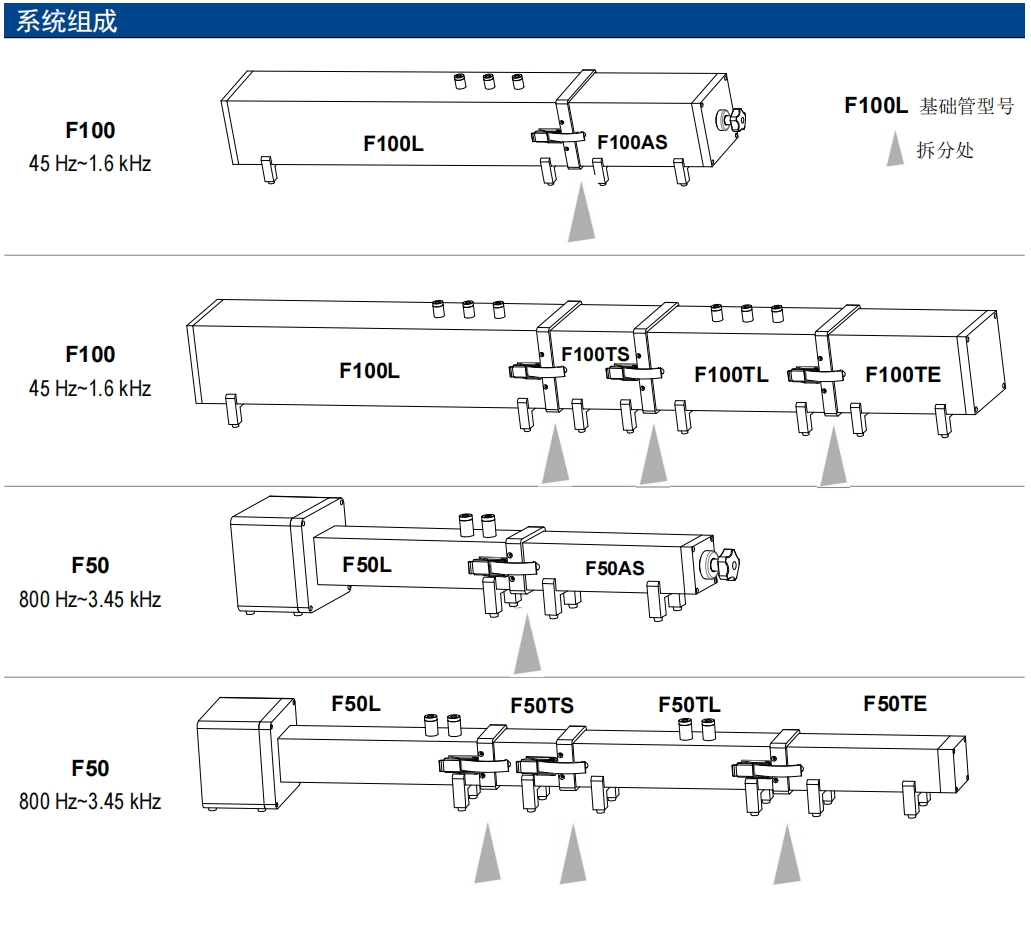

F 系列阻抗管是中科新悅基于傳遞函數法設計的方型阻抗管產品，符合GB/T 18696.2、GB/J 88、ISO 10534-2、ASTM E1050-12及ASTM E2611-17標準，包括阻抗管系統（F100/F50）和傳遞損失管系統（F100/F50）。

產品參數/ Product parameter

F 系列的阻抗管系統適用于雙傳聲器傳遞函數法，僅需一次測試即可獲得全測量頻率范圍內的材料法向吸聲系數和聲阻抗率，相較于基于駐波比法設計的駐波管，顯著提升了材料聲學特性的測試效率。而傳遞損失管系統適用于四傳聲器傳遞函數法，通過測量四個固定點在不同末端狀態下的聲壓級，解析復傳遞函數，即可求得待測材料的傳遞損失。
F 系列方形阻抗管內尺寸分別為102 mm（F100，測試頻率范圍45 Hz~1.6 kHz）和50mm（F50，測試頻率范圍800 Hz~3.45 kHz）。兩種方形內尺寸阻抗管可聯合使用以拓寬測試頻率范圍。
F 系列阻抗管采用硬質鋁合金材料制作，設計緊湊，重量輕，容易組裝，便于在不同場合進行材料聲學特性的測試。
中科新悅MCR測試軟件根據美國ASTM標準編寫，覆蓋吸聲，隔聲，聲阻抗和數據庫。

功能特點：
● 根據吸聲系數標準GB/T 18696.2、GB/J 88、ISO 10534-2和ASTM E1050-12，以及傳遞損失標準ASTM E2611-17規定的傳遞函數法測量材料的聲學性能
● 方形管設計，可分離式試件管，便于放置待測材料
● 相比駐波比法，測量更加快速和準確
● 兩種尺寸和不同傳聲器間距的阻抗管組合測量可覆蓋高頻和低頻頻段
● 管間密封和連接結構經過改良，密閉隔聲性能顯著提升，且管件安裝更方便、快捷

應用范圍：
● 超材料和傳統材料聲學特性的定量測試

● 為仿真軟件提供所需的材料聲學系數


技術參數：

型號 吸聲阻抗管 隔聲傳遞損失管
F100 F50 F100 F50
符合標準 GB/T 18696.2、GB/J 88、ISO 10534-2、ASTM E1050-12 ASTM E2611-17
頻率范圍 45 Hz~1.6 kHz 800 Hz~3.45 kHz 45 Hz~1.6 kHz 800 Hz~3.4kHz
管徑 102 mm 50 mm 102 mm 50 mm
管長1 828 mm 703 mm 1288 mm 1074 mm
操作環境 溫度: -10°C~50C，濕度: 5 %RH~95 %RH (無冷凝)
注1: 此長度為最小組合狀態


揚聲器

額定阻抗

4 ?

直徑

3.5英寸

靈敏度

89.8 dB （2.83 V@1 m）

額定功率

10 W（持續）

峰值功率

30 W（短期：占空比 1/3，開通時間 50 s）

音頻接口

香蕉插座


測量傳聲器

型號

預極化傳聲器

直徑

1/4”

靈敏度 (±2 dB)

50 mV/Pa（-26 re 1 V/Pa）

輸出阻抗

< 110 ?

動態范圍

29 dBA~127 dB

自生噪聲

29 dBA

供電方式

ICCP
