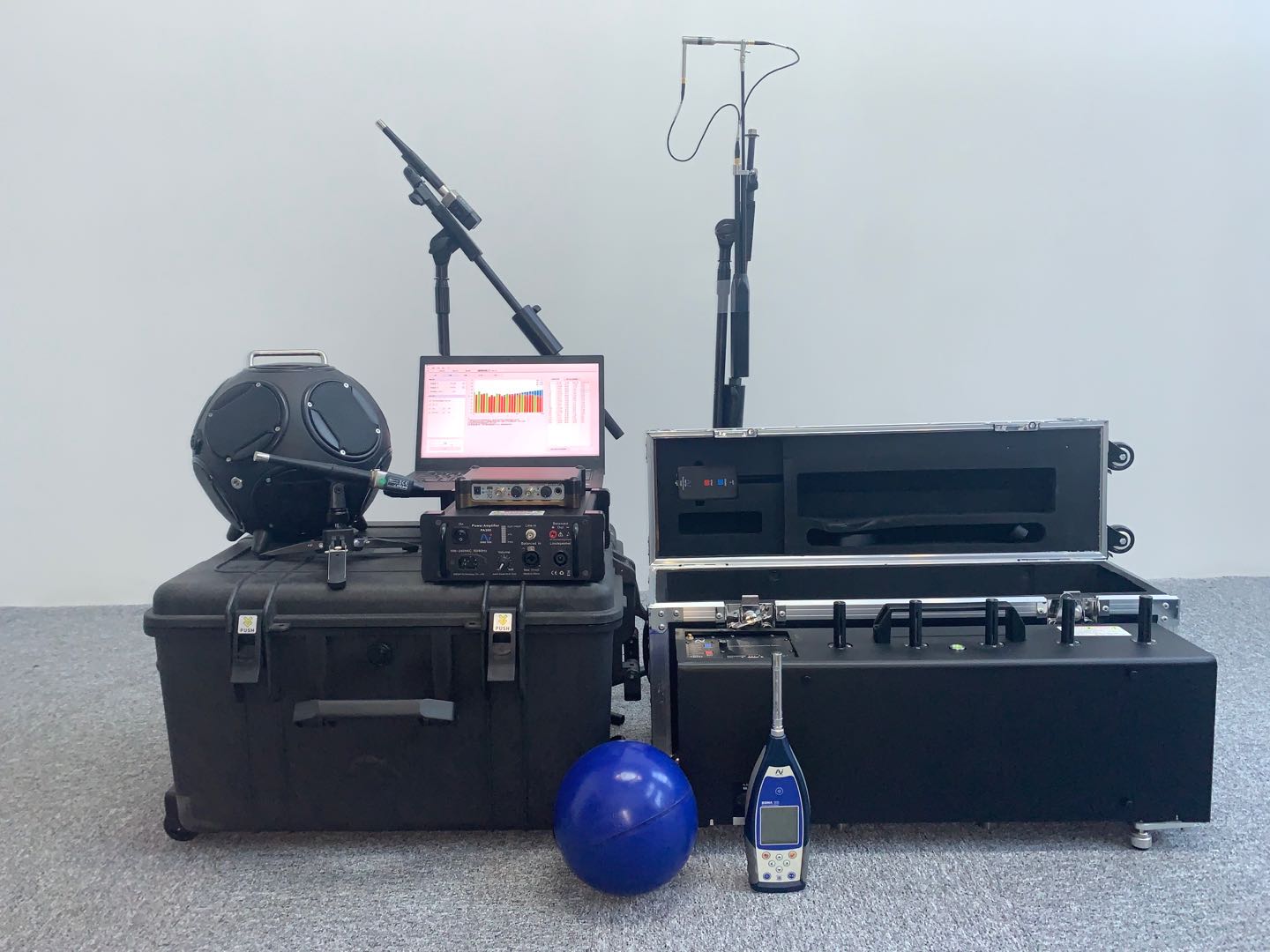

建筑聲學測量系統

類型

序號

型號

名稱

主要功能

數采硬件

1

MC3322

雙通道數據采集器

2路模擬輸入，ICP供電可調，最高采樣率96kHz，2路輸出，USB供電，三檔增益： -20， 0，+20dB，本底噪聲16dBA(×10檔）

2

XCQ108

多通道數據采集機箱，

可擴展機箱，支持最多8塊數據采集卡，需與下面的采集卡一起使用

3

XDQ004

4通道數采卡

4通道模擬輸入，ICP供電可控，AC/DC耦合，最高采樣率51.2/ch

4

XDQ008

8通道數采卡

8通道模擬輸入，ICP供電可控，AC/DC耦合，最高采樣率51.2/ch

傳聲器

5

MPA231

傳聲器

1/2" 一型傳聲器，靈敏度40mV/Pa，自由場，0V極化電壓，6.3Hz～20kHz，高穩定性，不銹鋼罩，BNC接口前置放大器。

軟件

6

MCR-BASE

測試系統基礎包

基礎測試模塊，包括文檔管理，數據管理，硬件配置校準，原始信號的錄制等

7

MCR-RT

混響時間測試模塊

專業模塊，支持多通道混響時間的測試，支持聲源截?cái)喾?，脈沖積分法。計算T20，T30等混響時間參數

8

MCR-INSU

建筑隔聲測試模塊

專業模塊，根據測試標準測量建筑構件、房間之間及外墻等實驗室和現場的測試，最后可計算單值評價量進行等級評估

9

MCR-IMP

樓板撞擊聲隔聲測試模塊

專業模塊，根據測試標準測量樓板撞擊聲隔聲性能測試，支持實驗室測試和現場測試，支持撞擊聲改善量的測量。同時滿足ISO16283-2:2018 最新標準，支持橡膠球測試。

10

MCR-INSU(SI)

建筑隔聲（聲強）測試模塊

專業模塊，支持聲強法進行建筑構件和房間之間的隔聲測試，是實驗法測試隔聲的可選方法，特別適用于存在側向傳聲情況的現場測量。

聲學配件

11

OS003A

球聲源

十二面體無指向性聲源，含便攜箱，聲功率級120dB(Pink)，三腳架，重量：5.3KG

12

TM004

地板打擊器

地板打擊器，根據ISO140及GBJ75標準設計，遙控帶電池，含便攜箱

13

PA300

功率放大器

輕量級高性能測量功率放大器，最高295W。專為建筑聲學現場設計

14

RB001

 撞擊橡膠球

根據新標準的撞擊橡膠球 直徑 180mm 重量 2.5 KG

15

POWER500

 備用電源

戶外選配，提供500W便攜多種供電

線纜及支架

16

CBB010

BNC 電纜

20m BNC－BNC 電纜

17

CBB010 白線

細BNC電纜

10m BNC－BNC 電纜 (細線）

18

Tripods 01

三腳架

專用測量麥克風三腳架，用于夾持傳聲器

19

WLM215

擴散場無線傳聲器系統

30米范圍，搭配幻象供電前置

20

MF701

傳聲器旋轉支架

根據最新標準研制的自環繞傳聲器支架，用于進行噪聲的空間平均

聲級計

21

BSWA308

聲級計

1型，有型批，用于室內噪聲測量
